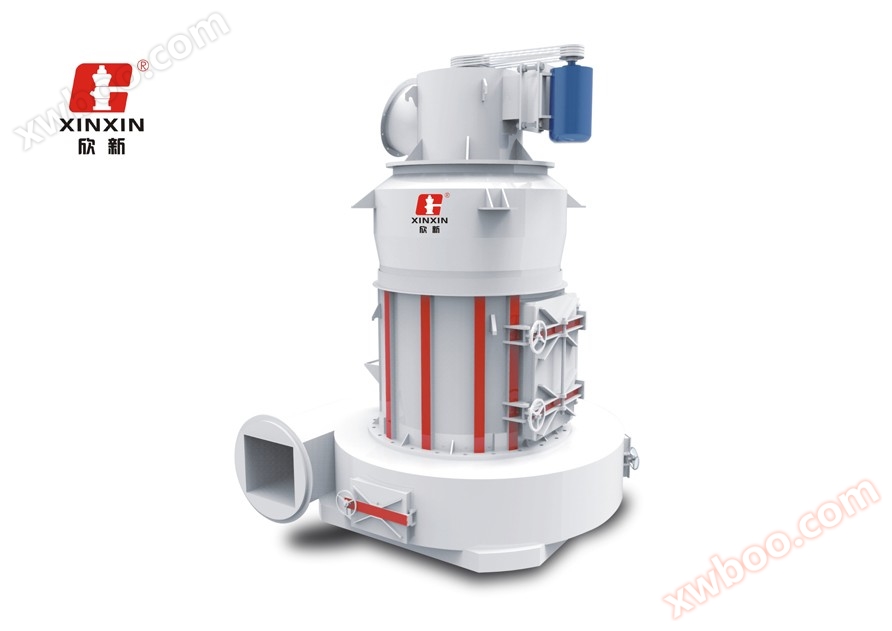

5r4128c circuit ouvert (pleine pression négative) broyeur pendulaire

5r4128c circuit ouvert (pleine pression négative) broyeur pendulaire

Série r nouveau SwingBroyeur de poudreIl est principalement utilisé dans le verre, le caoutchouc, les pesticides, la céramique, la peinture, les engrais phosphatés, la fabrication de papier et d'autres industries chimiques pour broyer des matériaux ininflammables et explosifs avec une dureté inférieure à sept sur l'échelle de Mohs et une humidité inférieure à 6%. Tels que le talc, la baryte, la calcite, le calcaire, le minerai de manganèse, le minerai de fer, le minerai de chrome, la pierre de quartz, le gypse, la bentonite, l'alumine, le kaolin, etc.

Principe de fonctionnement

Les matériaux sont broyés par le concasseur en morceaux de moins de 20 mm, envoyés par un élévateur à godets à la trémie de stockage, puis envoyés quantitativement par un chargeur à courroie à l'intérieur de l'unité principale pour le broyage. Les quatre dispositifs de rouleau de meulage suspendus au porte - prunier à l'intérieur de la cavité principale tournent autour de l'axe central, le rouleau de meulage bascule vers l'extérieur sous l'effet de la force centrifuge, de sorte que le rouleau de meulage presse la bague de meulage, le rouleau de meulage tourne simultanément autour de l'axe du rouleau de meulage. La matière soulevée par la lame rotative est projetée entre le rouleau de meulage et l'anneau de meulage, en raison du roulement du rouleau de meulage pour atteindre l'action de broyage et de meulage. Dans le même temps, le flux d'air à haut débit à haute pression généré par le système d'aspiration de soufflante haute pression à circuit ouvert (dépression totale) est mélangé avec la poudre pulvérisée dans un flux d'air à haute concentration dans un classificateur dans la partie supérieure de l'unité principale pour le tri. Finement passé grossier tombe toujours dans l'unité principale de rectification, la finesse est conforme aux spécifications avec le flux d'air dans le système de collecte d'impulsions, après la collecte par le tuyau de sortie est le produit fini, le flux d'air purifié à travers le tuyau de l'extrémité supérieure du système de collecte d'impulsions dans Le ventilateur. La route du vent est en circuit ouvert (pression négative totale), à l'exception du ventilateur, le flux d'air dans le reste de la ligne circule sous pression négative et les conditions sanitaires sont meilleures dans l'atelier.

Principaux paramètres techniques

Principales caractéristiques techniques

1. conception optimisée de l'hôte:Rouleau de meulage, anneau de meulage plus élevé, lame plus grande pour augmenter la surface de meulage pour augmenter la production. Le dispositif de rouleau de broyage fait référence à la nouvelle conception invasive du joint d'huile flottant de type DF de la machine de mine de charbon, prolonge le cycle de remplissage, réduit considérablement le temps de maintenance, augmente efficacement le temps de production et augmente la production.

2. réducteur mise à jour remplacement: le réducteur de vitesse est changé en réducteur d'engrenage d'usine professionnel, la vitesse de rotation de l'unité principale peut être modifiée par une seule vitesse de rotation pour ajuster la vitesse de rotation de l'unité principale en fonction des besoins de l'utilisateur (avec variateur de fréquence), améliorer la vitesse de broyage pour augmenter la production.

3. haute précision de classement de classificateur:Le classificateur utilise un classificateur à turbine à cône à grandes pales intégré, la taille des particules finies est ajustée arbitrairement dans les mailles 80 - 400, améliorant la précision de classement et la zone de passage du flux d'air.

4Améliorations du.Collector:L'utilisation du dépoussiéreur pulsé hors ligne ppcs pour collecter les produits finis, le nettoyage des cendres hors ligne dans la Chambre, empêche le phénomène de « réabsorption» de la poussière après le nettoyage des cendres, l'efficacité de collecte de la poussière ≥ 99,9%, le système est un fonctionnement à pression négative totale, l'atelier est respectueux de l'environnement et hygiénique, réduit la pollution de l'environnement.

5. Amélioration du ventilateur:Le ventilateur adopte le ventilateur centrifuge haute pression intégré de fabricant professionnel, facile à installer, la performance est stable et améliorée, la pression du vent est doublée, améliorant considérablement la capacité de transport pneumatique.

6. démarrage intelligent (en option): adopte l'armoire de contrôle d'appareil intelligent, un clic pour démarrer, facile à utiliser; L'affichage automatique de la panne, l'équipement de garantie dans un état stable, à haut rendement et d'économie d'énergie pour exécuter la production, réduire le personnel d'exploitation.

7. optimisation de l'apparence: le tube de capot principal est renforcé par des canaux en acier, ce qui augmente la rigidité, réduit les vibrations, est beau et pratique.
